Mischeinrichtungen zum Regeln der Wassertemperatur

DMK-Mischer Zb 004 DMK JS

Mit Rückflussverhinderer im Warmwasser (WW)/-Kaltwasser (KW)-Zugang. Dieser Mischer wird mittels der 3/8"-Ü-Mutter des Kaltwasser (KW)-Zugangs direkt auf das KW-Eckventil geschraubt. Das Warmwasser (WW)-Eckventil wird mit dem Mischer über einen Flexschlauch – 3/8"ÜM x 300 x 3/8"ÜM – verbunden. Anschlüße: WW 3/8"AG, KW 3/8"ÜM, GW 3/8"IG (in der KJA-Version mit 3/8"AG).

Dieser DMS/DMK-Mischer wird in Messing verchromt geliefert. Im Lieferumfang bei den Armaturen (DMS/DMK-Version) sind Verbindungsschlauch und Zugangsfiltereinsätze inbegriffen. Das Eckventil ist bauseitig zu stellen, der DMS/DMK-Mischer ist auch drucklos einsetzbar (Montageanleitung für DMK KJ Mischer bei drucklosem Heizgerät).

Siehe nachstehenden Modulaufbau.

Modulaufbau DMS KJ Mischer mit Magnetventil
Modulaufbau DMS KJ Mischer mit Magnetventil
Modul DMS KJ Mischer mit MV
Modul DMS KJ Mischer mit MV
DMS KJ Mischer Gemischtwasserausgang in 3/8"IG
DMS KJ Mischer 1x3/8"IG, 1x3/8"AG, 1x3/8"ÜM
DMS KJ Mischer mit Anschlußnippel für Armaturen
DMS KJ Mischer Anschlußnippel im Mischwasserausgang
DMS KJ Mischer Zeichnung
DMS KJ Mischer Zeichnung
DMS KJA Mischer mit Abgangsnippel Zeichnung
DMS KJA Mischer mit Abgangsnippel Zeichnung

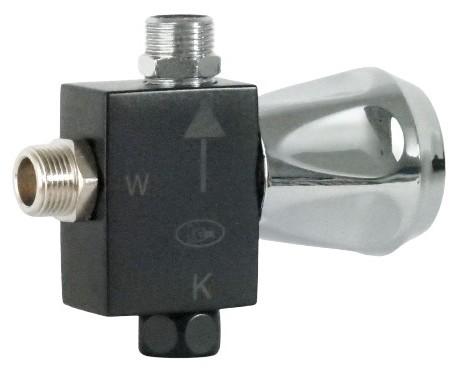

DMK Mischer in Schwarz mit Nippel
DMK Mischer in Schwarz mit Nippelabgang
DMK Mischer in Schwarz mit Einschraubabgang
DMK Mischer in Schwarz mit Einschraubabgang

Magnetventile

Magnetventil, stabil, Flachstecker, 12VAC/DC, 2x3/8"AG für LOex Rhein E7A(12VAC)[iPuri S5, Tonga2], E7B(12VAC)[iPuri S, Koa], LOex Donau E8A(12VDC)[Tonga2].

Magnetventil, stabil, Schutzstecker, 24VDC, 2x3/8"IG, Innenteile Edelstahl 1.4105, für entmineralisiertes (VE-, WEK/WDC) oder Braunwasser und Trinkwasser.

Bi-Stabiles Magnetventil, Flachsteckerfahnen, 2x3/8"AG für LOex Weser E9A(6VDC)[Tonga2].

Zur Beachtung - bei Einsatz in DC befindet sich der Pluspol + auf der rechten Flachsteckerfahne (diese sind zum Betrachter bzw. in Fließrichtung der Wasserführung gerichtet).

Stabiles Magnetventil 12VAC
Magnetventil stabil 12VAC
Magnetventil Edelstahl für VE-Wasser 24V
Magnetventil, Edelstahl, stabil, für VE-Wasser, Schutzstecker
Bi-Stabiles Magnetventil 6VDC
Bi-Stabiles Magnetventil 6VDC

Verschraubungs-Adaptor VS Zb 048 88

Um ein Magnetventil mit 3/8" Außengewinde direkt auf das Eckventil anzuschließen, dient der Verschraubungs-Adaptor – mit Filtereinsatz und Rückflussverhindererpatrone. Eingang 3/8" IG, Ausgang Ü-Mutter 3/8" IG. Messing - aus Umweltschutzgründen in Blank. Die Abbildung unten zeigt den Aufbau. Das Eckventil ist bauseitig zu stellen.



VS-Verschraubungs-MV-Modul Aufbau zur Direktmontage auf Eckventil
Verschraubungs-Adaptor VS Zb 048 88 Aufbau
VS-Verschraubungs-MV-Modul Aufbau zur Direktmontage auf Eckventil
Verschraubungsmodule für Sensor-Einhebelmischer

Fittings

Rückflussverhinderereinsätze

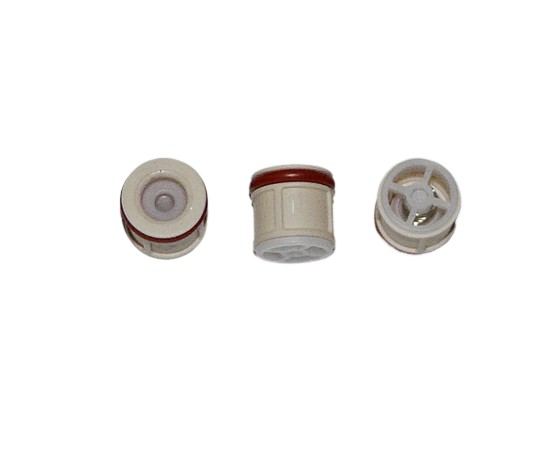

(-kartuschen) DN11, für Standardmischer und VS-Verschraubung

Rückflussverhinderer mit Filter Zb 005 F

Für den ordnungsgemäßen Anschluss einer Auslaufarmatur. 3/8" Ü-Mutter x 3/8" AG. Messing, vernickelt (Abbildung unten zeigt Vorder- u. Rückansicht).

Filtereinsatz

für Eckventile 3/8"

Laborverschraubung

(Schlauchtülle) nach DIN 12898, Durchmesser 10/13, in Grau RAL7035.

Rückflußverhinderereinsätze, -kartuschen
Rückflussverhinderungseinsätze
Rückflußverhinderer-Set mit Filter in dreiachtel Zoll
Rückflussverhinderer mit Filter Zb 005 F

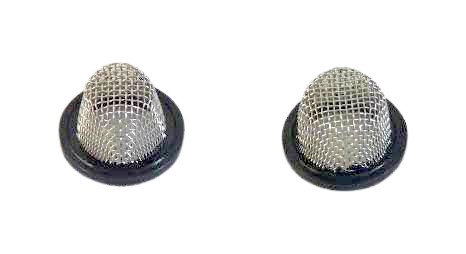

Filtereinsatz (-hütchen) für Eckventil
Filtereinstaz für Eckventile
Laborverschraubung nach DIN 12898, Durchmesser 10/13, Grau RAL7035
Laborverschraubung M16,5x1 in RAL7035
Laborverschraubung-Winkel Halbzoll in RAL7035
Laborverschraubung-Winkel 1/2"AG in RAL7035

Kartuschen 35er

Keramikkartuschen für Einhebelmischer - Durchmesser 35 mm. Für druckfeste Armaturen.

35er Kartuschen Übersicht
35er Kartuschen Übersicht
Kerox_W_K35 B
Kerox_W_K35 B
Kerox_K35 A
Kerox_K35 A
Kerox_NK35
Kerox_NK35
Hydro_G35 Untersicht
Hydro_G35 Untersicht
Hydro_W GX35 Untersicht
Hydro_W GX35 Untersicht

Edelstahl-Oberteil

Edelstahl-Keramik-Oberteil
Edelstahl-Keramik-Oberteil

Edelstahl-Keramik-Oberteil 1/2" - rechts oder links schließend. Mindestabnahme pro Richtung 200 Einheiten.

Elektronische Steuerungen

Ovalsensor für E7A LOex Rhein und E7B

Ovalsensorgehäuse mit Panzerkabel in IP68-Verschraubung zum Einbau in eine Armatur.

LOex Ovalsensor mit IP66 Rundstecker für Sensorarmaturen der Green Line
LOex Ovalsensor mit IP68 Rundsteckerverschraubung
LOex Ovalsensorgehäuse mit leuchtender LED für Sensorarmaturen
LOex Ovalsensorgehäuse
Armatursensor mit leuchtender LED
Sensor-LED

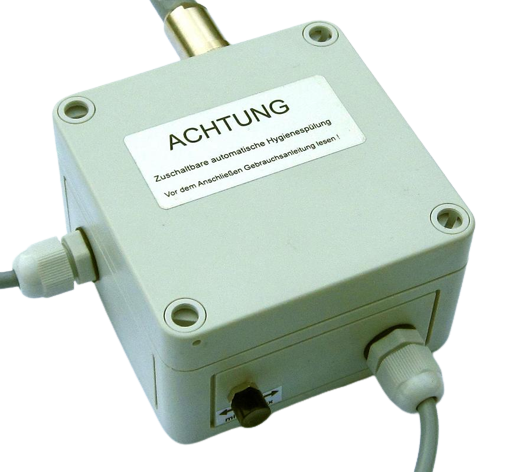

Steuerelektronik LOex Rhein E7A

12 VAC Betriebsspannung, Eingangsspannung 230VAC50Hz für ein Magnetventil, mit mechanisch zuschaltbarer automatischer Hygienespülung. Mit integriertem Trafo. Box in IP68. Für professionelle Applikationen in IP66. Dampfstrahlfest und hacksicher.

Steuerbox LOex Rhein E7A mit Legionellenspülung
LOex Rhein Steuerelektronik E7A mit Hygiene-/Legionellenspülung
LOex Schalter zum Zu- und Abschalten der automatischen Legionellenspülung
Schalter für die Legionellen-/Hygienespülung
LOex Steuerelektronik, Drehknopf für Reichweiten- (Sensorempfindlichkeits-) verstellung
Einfach und störungssicher - Drehpoti für Sensormessbereich
LOex Steuerelektronik mit Schalter für Legionellenspülung Detail Legende
Steuerelektronik mit Schalter für Legionellenspülung

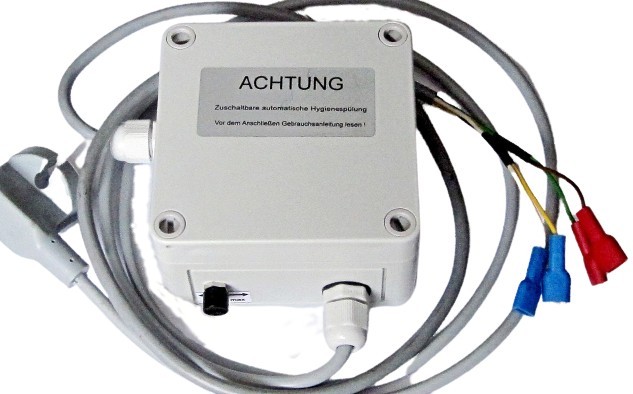

Steuerelektronik LOex Rhein E7B

Eingangsspannung 230VAC50Hz, Ausgang 12VAC; für zwei Magnetventile. Mit integriertem Trafo. Box in IP68. Mit mechanisch zuschaltbarer automatischer Hygienespülung.



Steuerelektronik für zwei Magnetventile für Sensoreinhebelmischer
LOex Steuerelektronik Rhein E7B mit Hygiene-/Legionellenspülung

Sonderausführung Steuerelektronik E5S0xRW7

12VAC Short-Switch, Selbstschließer, zeitgesteuert, Kurzreichweite

Steuerelektronik E8/E9

E8 - LOex Donau(12VDC/24VDC) und E9 - LOex Weser(6VDC) sind Steuerelektroniken, die in die Armatur integriert sind.

Die Energieversorgung erfolgt über einen IP68-Stecker durch einen externen Trafo oder ein Steckernetzteil bzw. über ein externes Batteriefach für 4 x 1,5V AA-Alkalibatterien.

Die stabilen Magnetventile besitzen einen Flachsteckeranschluß und passen in der 12V Version sowohl zu E7A - LOex Rhein(12VAC), wie auch zu E8A - LOex Donau(12VDC).

Zur Beachtung - bereits früher eingebaute UT-DMS-Mischermodule(12VAC) können mit E8-Betriebssystemen(12VDC) benutzt werden.

Das 6VDC-Magnetventil für E9A LOex Weser ist ein bi-stabiles Magnetventil.

Elektronik E8-E9
Elektronik E8-E9 mit Kabeln

Energieversorgungsmöglichkeiten für E8A und E9A

Steckernetzteil für 6/12VDC
Steckernetzteil für 6/12VDC
L(MW)Trafo 12VDC
L(MW)Trafo 12VDC
Netzteil 24VDC für 1 MV
Netzteil 24VDC für 1 MV
Trafo 24VDC Einbau
Trafo 24VDC Einbau

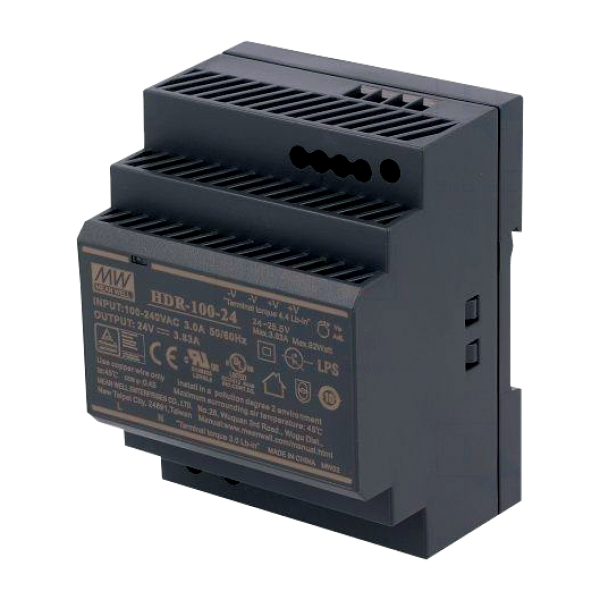

Huttrafo 24VDC für DIN-rail Montage
Huttrafo 24VDC für DIN-rail Montage
Batteriecontainer rund
Batteriecontainer rund 6VDC 4x1,5V AA-Alkalibatterien
Batteriecontainer eckig 6VDC 4x1,5V AA-Alkalibatterien
Batteriecontainer eckig 6VDC 4x1,5V AA-Alkalibatterien

Steckernetzteile

Steckernetzteil für LOex Donau E8A 12VDC (Tonga2)
Steckernetzteil für LOex Weser E9A (Tonga2)
Steckernetzteil für 24VDC - LOex Samoa, 63x, Tonga2 etc.
IP68-Anschluß für Ausgang



Trafo

L(MW)Trafo für LOex Donau E8A 12VDC (Tonga2)
IP67; Netzsteckerkabel; IP68-Anschluß für Ausgang
Klettband- od. Schraubbefestigung
Trafo 24VDC mit PG-Verschraubung, 90 x 60 x 45 mm; 10W  zu LOex Samoa, 63x, Tonga2 etc.
Trafo 24VDC Einbau, 140 x 100 x60 mm; 30W zu LOex Samoa, 63x, Tonga2 etc.
Huttrafo 24VDC zur Montage auf DIN-rail TS35/7,5-15, 90 x 58,4 x 35, 100W  zu LOex Samoa, 63x, Tonga2 etc.



Batteriebetrieb

Batteriecontainer für LOex Weser E9A (Tonga2), LOex Samoa, 63x, für 4x1,5V AA-Alkalibatterien, IP68-Anschluß für Ausgang, Box rund oder eckig, mit Klettband- od. Schraubbefestigung - je nach Ausführung



Fußwasserschaltsteuerung

Fußwasserschaltsteuerung - bestehend aus: Fußschalter mit Kabel, Steuerelektronik 12/24 VAC(DC)für ein Magnetventil und Ventil (wie oben). Diese Elektronik ist selbstschließend bedarfsgesteuert - wird der Fußschalter losgelassen, schließt das Ventil. Der Fußschalter ist IP65.

LOex Fußwasserschalter mit DMK-Mischer
LOex Fußwasserschalter mit DMK-Mischer
LOex Fußwasserschalter, ohne Raststellung, öffnet das Magnetventil solange gedrückt wird
LOex Fußwasserschalter ohne Raststellung

Zubehör

Die Orange*-Box

Notwendiges und praktisches für den Werkzeugkasten – Probenentnahme-Set für die sterile Trinkwasserprobennahme gemäß Trinkwasserverordnung §14, Absatz 3 (siehe auch DVGW-Arbeitsblatt W551).

*Die Farbe ist freibleibend.

LOex Orange-Box Probenahme-Set gemäß Trinkwasserverordnung TWVO Prüfventil mit Abflammrohr
Prüfventil mit Abflammrohr
LOex Orange-Box Probenahme-Set gemäß Trinkwasserverordnung TWVO Abflammrohr montiert
Abflammrohr am Auslauf T97 montiert
LOex Orange-Box Probenahme-Set gemäß Trinkwasserverordnung TWVO
LOex Orange Box zur Trinkwasserprobenahme
Zur Beachtung !

Soll eine Wasserqualitätsuntersuchung in einem Objekt vorgenommen werden, darf dessen Eigentümer, Mieter oder Betreiber nicht direkt selbst die Probennahme beauftragen. Es muß ein zugelassenes Labor beauftragt werden, daß dann die Probe selbst nehmen kann oder ein Fachunternehmen dafür beauftragt. Die Probennnahme darf nur von einem Unternehmen vorgenommen werden, das neutral zum Eigentümer, Mieter oder Betreiber des Objekts steht.

Mehr darüber als Download.

Ein Post Script zur Probennahme: Die Auslauföffnung der Probenentnahmestelle hat vor der Probennahme desinfiziert zu werden. Das kann warm - mittels Abflammen - oder auch kalt - mittels Desinfektionsspray - geschehen. Bei einer Waschtischarmatur ist der Luftsprudler mit Dichtung vorher zu entfernen.

Gut. Seit 1993 Kompetenz in Sensorarmatursystemen für den Arbeitsplatz.
Pulverbeschichtet, in Edelstahl, klassisch in Chrom.
